2026世界人工智能大会期间，由观察者网与WAIC CONNECT主办、半导体行业观察协办的“重构算力”产业链论坛在张江科学会堂举行。亿铸科技联合创始人兼总裁徐芳受邀发表主题演讲，首次正式发布“通用存算一体三大定律”，并系统阐释了亿铸科技全数字3D DRAM通用存算一体AI芯片的技术路线与产业价值，为后摩尔时代的AI算力演进提供了一套可参考的底层判断框架与落地方案。

存储墙困局：算力越强，有效释放越难

大模型产业正从参数竞赛转向场景落地，但传统冯·诺依曼架构下的“存储墙”已成为制约AI算力释放的核心瓶颈。数据传输与计算的耗时呈现约100:1的不平衡状态，大量时间消耗在数据传输通道上。

图灵奖得主约翰·轩尼诗曾指出，数据在存储与计算间搬运产生的能耗、延迟代价，可达单次计算本身的100倍；AI系统真正的性能瓶颈不在计算，而在数据搬运。徐芳在演讲中进一步分析，过去无论是GPU不断升级HBM，还是产业持续投入先进封装、高速互联，本质上仍停留在“优化搬运”阶段。“大家都在修路，而且把路修得越来越宽。但有没有一种可能，我们根本不用让数据跑这么远？”

三大定律：从搬运代价到异构终局

基于对产业规律的持续观察与实践总结，亿铸科技系统提出了通用存算一体的三大核心定律。

搬运代价定律：计算架构的每一次重大演进，归根结底都在回答同一个问题——怎样让数据搬运更高效。3D DRAM带来大容量基础，存算一体从架构上消除不必要的损耗，3D封装则提供高带宽互联，三者结合被视为当前破解AI数据搬运瓶颈的有效路径。徐芳进一步指出，随着大模型、多模态和Agent应用的普及，矩阵计算在整体计算中的占比已达90%至99%，数据搬运效率因此成为架构创新无法绕开的关键课题。

通用边界定律：专用计算单元在效率上的优势，常常会被通用计算所拥有的生态优势所抵消。只针对单一问题设计的技术，最终往往只能作为通用计算的补充，而难以成为主流平台。徐芳以Google为AlphaGo打造的TPU为例：TPU在专用场景中效率表现突出，但CUDA架构的GPU凭借更完善的软件生态和更强的通用性，最终成为更主流的选择。市场真正选择的，往往不是参数最极致的硬件，而是开发成本可控、生态丰富的通用方案。

异构终局定律指：单一计算单元很难同时做到“零搬运、全通用、高扩展”这三项要求。因此，存算一体的演进方向更可能是异构协同——通过架构层面的创新，带动系统整体效能的提升。也正因如此，架构设计能力正在成为通用存算领域一道重要的技术护城河。

技术落地：从理论到硬件的全链路验证

作为三大定律的落地实践者，亿铸科技已经把理论推进到了硬件层面：基于3D DRAM的全数字通用存算一体AI芯片成功流片，完成了从理论到硬件的全链路验证。

能效比方面，亿铸科技基于忆阻器打造的高精度、低功耗存算一体AI大算力POC芯片，已通过第三方机构验证，其能效比达到传统架构AI芯片平均水平的10倍以上。这意味着，国产大算力芯片即使不依赖最先进制程，也能通过架构创新实现能效比的显著提升。

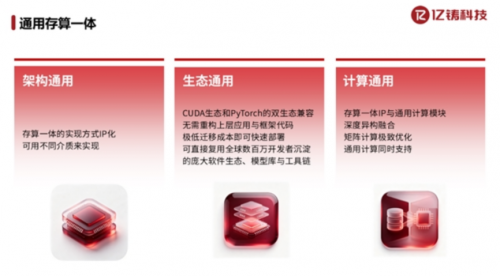

全数字路线是亿铸科技区别于其他存算一体方案的关键所在。模拟存算一体在精度一致性上存在天然局限，而全数字方案在保证计算精度的前提下，通过存算一体IP与通用计算模块的异构融合，让芯片既能承担矩阵计算加速，也能独立完成完整的AI计算任务，而不是仅仅作为协处理器存在。

“存算一体如果仅能做矩阵乘法，更多会以GPU外设的形态存在；而走向通用计算平台，才能成为支撑下一代算力基础设施的重要力量。”徐芳在演讲中表示。亿铸科技大算力芯片以三大定律为判断框架，以经第三方验证的10倍能效比、3D DRAM技术路线和已流片的工程化成果，正在将这一判断转化为可部署的算力底座选择，为AI算力从“优化搬运”走向“消除搬运”提供了一条有据可依的架构创新路径。
